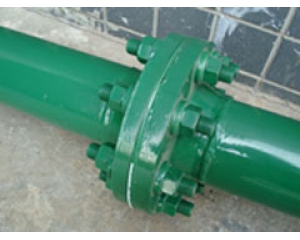

| >>> 产品实物图 |
|
绝缘法兰 |

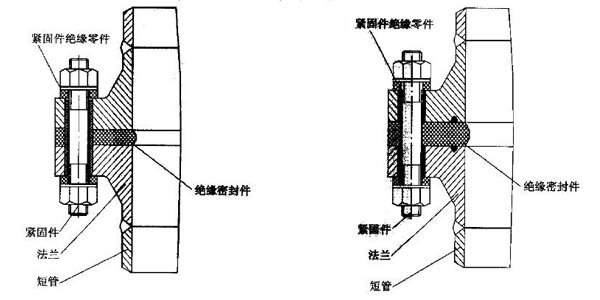

| >>> 产品结构图 |
|
绝缘法兰接头图
BW Straight 45D Laterals
|
|
|
| |
| >>> 产品概述 |
| 绝缘法兰是对同时具有埋地钢质管道要求的密封性能和电法腐蚀防护工程所要求的电绝缘法兰性能的管道法兰接头的统称，它包括一对钢制法兰、绝缘密封件、法兰紧固件和紧固件绝缘零件以及两片法兰已分别相焊接的一对钢制短管。 |
| >>> 产品用途 |
| 绝缘法兰主要应用于燃气输配管线和燃气调压、计量、存储等设备之间，主要作用是将燃气输配管线的各段间、设备与管线间相互绝缘隔离，保护其不受化学腐蚀，延长管线和设备之间的使用寿命。产品符合SY/T0516-1997《绝缘法兰设计技术规定》标准。 |
| >>> 产品分类 |
| 本产品按其绝缘密封件的不同分为比压密封型绝缘法兰（简称I型绝缘法兰）和自紧密封型绝缘法兰（简称II型绝缘法兰）两种。I型绝缘法兰适用范围为：公称压力PN≤2.5MPa。 |
| >>> 产品应用 |
A、阴极保护：
为了确保不锈钢管道的阴极保护有效性，必须将管道分成易处理的长度，使用绝缘法兰套件便可以确保法兰密封及绝缘性。
B、隔离静电：
使用管道运输易燃易爆介质时，如果达到爆炸条件会因为静电、阴极保护系统或涡电流而点燃，使用绝缘法兰套件便可以减少或消除这一潜在危险。
C、电偶腐蚀：
不同金属的接触将加速稳定性弱的金属腐蚀，这种腐蚀称为电偶腐蚀。电偶腐蚀常发生不同材质的金属法兰之间，使用合适的绝缘法兰套件可以消除电偶腐蚀 |
| >>> 产品特点 |
1、具有埋地管道电法腐蚀防护工程所要求的电绝缘性能。
2、能在管输介质要求的温度、压力下长期可靠的工作，有足够的强度和密封性能。
3、结构合理，组装、拆卸、更换零件方便。 |
| >>> 主要技术参数 |
1、 适用介质：天然气、城市煤气、液化石油气、轻质油等。
2、介质温度 -10～+60℃。
3、 环境温度 -20～+60℃。?
4、 绝缘电阻 ≥500ΚΩ。
5、击穿电压 ≥3KV。
6、 压力范围：PN0.6MPa、PN1.0MPa、PN1.6MPa、PN2.5MPa
7、 产品规格：DN50～DN1200 |

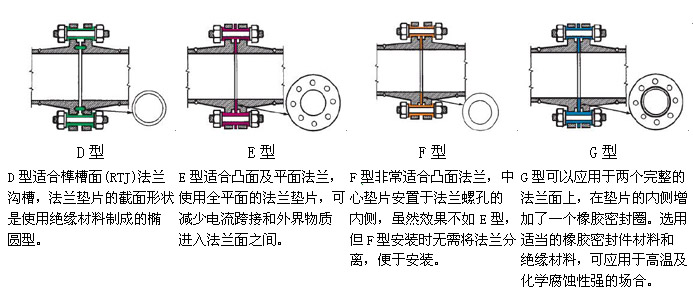

| >>> 产品分类 |
 |
| >>> 安装要求 |
1、 绝缘法兰安装处50米内，避免有待焊接死口。
2、 绝缘法兰与管线连接后，不许在接头5米内起吊管线。
3、 绝缘法兰与管线一起试压。
4、 绝缘法兰与管线连接后，应接要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。
5、 绝缘法兰可安装在地下直管段上。
6、 绝缘法兰采用地面安装时，应安装在距弯头20米外的直管段上并设置支架。
7、 绝缘法兰避免安装在立管上。
8、 法兰埋地安装时应避免安装在常年积水外。 |
| >>> 产品参数表 |
参数表1 |
PN
(Mpa) |
DN(mm) |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
0.6 |
dw×s |
(57×3) |
60×3 |
(73×3) |
76×3 |
89×3.5 |
(108×4) |
114×4 |
199×4.5 |
168×5 |
219×6 |
273×6.5 |
325×7.5 |
Do |
140 |
140 |
160 |
160 |
190 |
210 |
210 |
265 |
265 |
320 |
375 |
400 |
H |
691 |
691 |
693 |
693 |
699 |
703 |
703 |
713 |
713 |
727 |
733 |
739 |
kg |
7 |
7 |
8 |
8 |
12 |
15 |
16 |
25 |
26 |
40 |
53 |
74 |
1.0 |
Do |
165 |
165 |
185 |
185 |
200 |
220 |
250 |
285 |
285 |
340 |
395 |
445 |
H |
703 |
703 |
703 |
703 |
713 |
719 |
719 |
713 |
713 |
727 |
733 |
739 |
Kg |
10 |
10 |
12 |
12 |
15 |
19 |
19 |
32 |
33 |
46 |
61 |
77 |
1.6 |
Do |
165 |
165 |
185 |
185 |
200 |
220 |
220 |
285 |
285 |
340 |
405 |
460 |
H |
703 |
703 |
703 |
703 |
713 |
717 |
717 |
723 |
723 |
727 |
743 |
755 |
Kg |
10 |
10 |
12 |
12 |
15 |
19 |
19 |
32 |
33 |
470 |
67 |
87 |
2.5 |
Do |
165 |
165 |
185 |
185 |
200 |
235 |
235 |
300 |
300 |
360 |
425 |
485 |
H |
703 |
703 |
713 |
713 |
723 |
733 |
733 |
739 |
753 |
763 |
779 |
787 |
Kg |
10 |
10 |
14 |
14 |
17 |
24 |
24 |
42 |
42 |
62 |
86 |
118 |
|
| |
参数表2 |
PN
(Mpa) |
DN(mm) |
350 |
400 |
500 |
600 |
700 |
0.6 |
dw×s |
355.6×9 |
(377×9) |
406.4×9 |
426×9 |
508×9 |
(530×9) |
610×9 |
(630×9) |
711×9 |
(720×9) |
Do |
490 |
485 |
540 |
535 |
645 |
645 |
755 |
755 |
860 |
860 |
H |
739 |
723 |
743 |
723 |
953 |
929 |
959 |
935 |
977 |
979 |
kg |
94 |
92 |
110 |
105 |
165 |
157 |
204 |
197 |
247 |
248 |
1.0 |
Do |
505 |
500 |
565 |
565 |
670 |
670 |
780 |
780 |
895 |
895 |
H |
739 |
723 |
761 |
761 |
985 |
963 |
995 |
995 |
1007 |
1017 |
Kg |
101 |
105 |
130 |
129 |
198 |
187 |
253 |
241 |
312 |
307 |
1.6 |
Do |
520 |
520 |
580 |
580 |
715 |
715 |
840 |
840 |
910 |
910 |
H |
771 |
759 |
781 |
777 |
995 |
1003 |
1031 |
1057 |
1057 |
1049 |
Kg |
125 |
125 |
160 |
158 |
268 |
264 |
374 |
365 |
415 |
401 |
2.5 |
Do |
555 |
555 |
620 |
620 |
730 |
730 |
845 |
845 |
960 |
960 |
H |
807 |
807 |
831 |
831 |
1061 |
1061 |
1087 |
1084 |
1109 |
1109 |
Kg |
170 |
167 |
221 |
217 |
325 |
319 |
430 |
441 |
617 |
616 |
|
| |
