赫腾产品介绍	>> 钢制锻造法兰系列 >> 方法兰

>>> 产品实物图

不锈钢方法兰方法兰	液压方法兰	液压方法兰

方法兰带沟槽面	方法兰正面	方法兰

>>> 技术要求

尺寸规格：3/8"~4"
压力等级：PN10MPa、PN16MPa、PN21MPa、PN28MPa、PN35MPa
连接形式：FA-LA、FA-HA/HB、FA-SA/SB、FA-YA/YB、FA-ZA/ZB
产品材料：碳钢(Carbon Steel-)A105、20#；不锈钢(Stainless Steel)-304、304L、316、316L、321、0Cr18Ni9、1Cr18Ni9Ti
制造工艺：锯切、热处理、模锻、机加工
制造标准：JB/ZQ4187-97、JB/ZQ4485-97、JB/ZQ4486-97、JB/ZQ4487-97、JB/ZQ4488-97、JB/ZQ4489-97

>>> 产品结构图

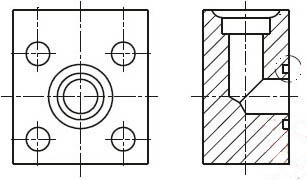

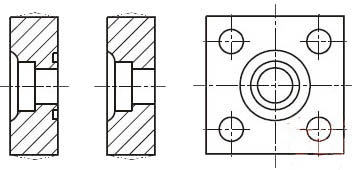

FA-A型	FA-HA/FA-HB(FA-SA/FA-SB)型

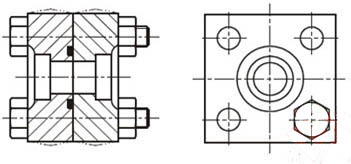

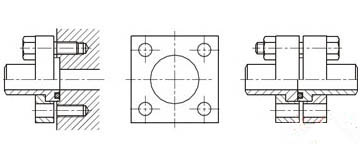

FA-LA型	FFA FFK型

>>> 产品标准

1. JB/ZQ4187-97A型分体式高压法兰	12.凸面对焊钢制法兰（根据JB/T82.1-94）
2. JB/ZQ4187-97B型分体式高压法兰	13. 对焊钢法兰尺寸（PN=6.3Mpa）（JB/ZQ4461-97）
3. JB/ZQ4187-97C型分体式高压法兰	14. 对焊钢法兰尺寸（PN=10Mpa）（JB/ZQ4462-97）
4. JB/ZQ4187-97D型分体式高压法兰	15. 对焊钢法兰尺寸（PN=15Mpa）（JB/ZQ4463-97）
5. JB/ZQ4187-97E型分体式高压法兰	16. 对焊钢法兰尺寸（PN=25Mpa）（JB/ZQ4464-97）
6. JB/ZQ4187-97F型分体式高压法兰	17. 对焊钢法兰尺寸（PN=31.5Mpa）（JB/ZQ4465-97）
7. JB/ZQ4485-97高压法兰	18. 对焊钢法兰尺寸（PN=40Mpa）（JB/ZQ4466-97）
8. JB/ZQ4486-97直通法兰	19. 凸面板式平焊钢制法兰（根据JB/T81-94）
9. JB/ZQ4487-97直角法兰	20. 凸面钢制管法兰盖（根据JB/T86.1-94）
10. JB/ZQ4488-97中间法兰	21. 凸面钢制法兰盖（PN=6.3Mpa）（JB/ZQ4483-97）
11. JB/ZQ4489-97法兰盖	22. 凸面钢制法兰盖（PN=10Mpa）（JB/ZQ4484-97）
